跳线金属连接线

跳线金属连接线

跳线因产品设计不同,其跳线使用材料,粗细都不一样。大部分跳线是用于同等电势电压传输,也有用于保护电路的参考电压,对于有精密电压要求的,一点点的金属跳线所产生的压降也会使产品性能产生很大影响。

如果您需要帮助,不要犹豫,请告诉我们!我们的专家将会通过电话或电子邮件与你联系。电子邮件

产品详情

跳线也叫作金属连接线,它实际就是连接电路板(PCB)两需求点的金属连接线,因产品设计不同,其跳线使用材料,粗细都不一样。

跳线金属连接线类型

在工业生产使用中跳线常见的类型有计算机板卡跳线、光纤跳线、网络跳线等。

主板跳线

主板跳线也叫作连接线,它是指机箱面板的连接线插针一般都在主板左下端靠近边缘地位团置,一般是双行插针,一共有10组左右,主要有电源开关,复位开关,电源指示灯,硬盘指示灯,扬声器等插针。

光纤跳线

光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头,用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线(Optical Fiber Patch Cord/Cable)和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中,芯的直径是50μm~65μm,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套。

网络跳线

网络跳线基本上由两个部分组成,一部分是固定在主板、硬盘等设备上的,由两根或两根以上金属跳针组成;另一部分是跳线帽,这是一个可以活动的部件,外层是绝缘塑料,内层是导电材料,可以插在跳线针上面,将两根跳线针连接起来。网络跳线的作用是调整设备上不同电信号的通断关系,并以此调节设备的工作状态,如确定主板电压、驱动器的主从关系等。

跳线金属连接线对接接法

普通跳线与交叉连接线的区别进行了对比。普通跳线(直通线):用于连接不同设备,例如电脑网卡与模块的连接、配线架与配线间的连接、配线架与HUB或交换机的连接。直通线的两端的RJ45光缆跳线接头接线方式是相同的,使用的是T568B标准线序。

交叉连接线(交叉线):用于连接相同设备,例如HUB与交换机等设备间的连接。它们两端的RJ45接线方式是不相同的,分别使用T568B标准与T568A标准,要求其中的一个接线对调1/3、2/6线对,其余线对则可依旧按照一一对应的方式安装。

在综合布线(在线)智能管理系统中,还用到了一种标识跳线,它实际上是一条复合的跳线或多功能的跳线,通常除了4对线外,还加了一根导线,这根导线由铜线或光纤组成,用来连接相应的检测设备对布线系统实时检测和管理。

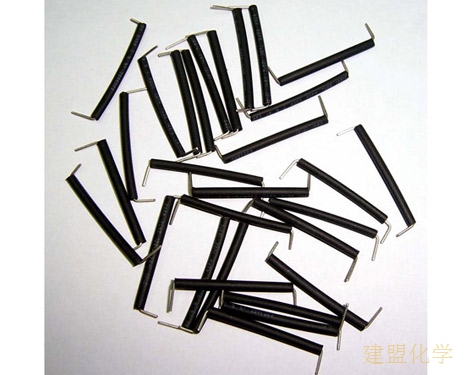

跳线金属连接器图片

跳线金属连接线
